Vom Schadensdach zum Solardach: Systemlösung von alwitra

Systemlösung von alwitra für Abdichtung, PV und Schneesicherung

Vom Schadensdach zum Solardach

15° Dachneigung, Feuchteschäden und der Wunsch nach einer PV-Anlage stellten bei der Sanierung eines Reihenhauses in Singen besondere Anforderungen an den neuen Dachaufbau. Statt einer erneuten Deckung mit Dachsteinen entschieden sich die Beteiligten für eine Lösung mit Aufsparrendämmung, Kunststoffdachabdichtung sowie integrierter PV-Unterkonstruktion und Schneesicherung.

Wenn die Dachdeckung an ihre Grenzen kommt

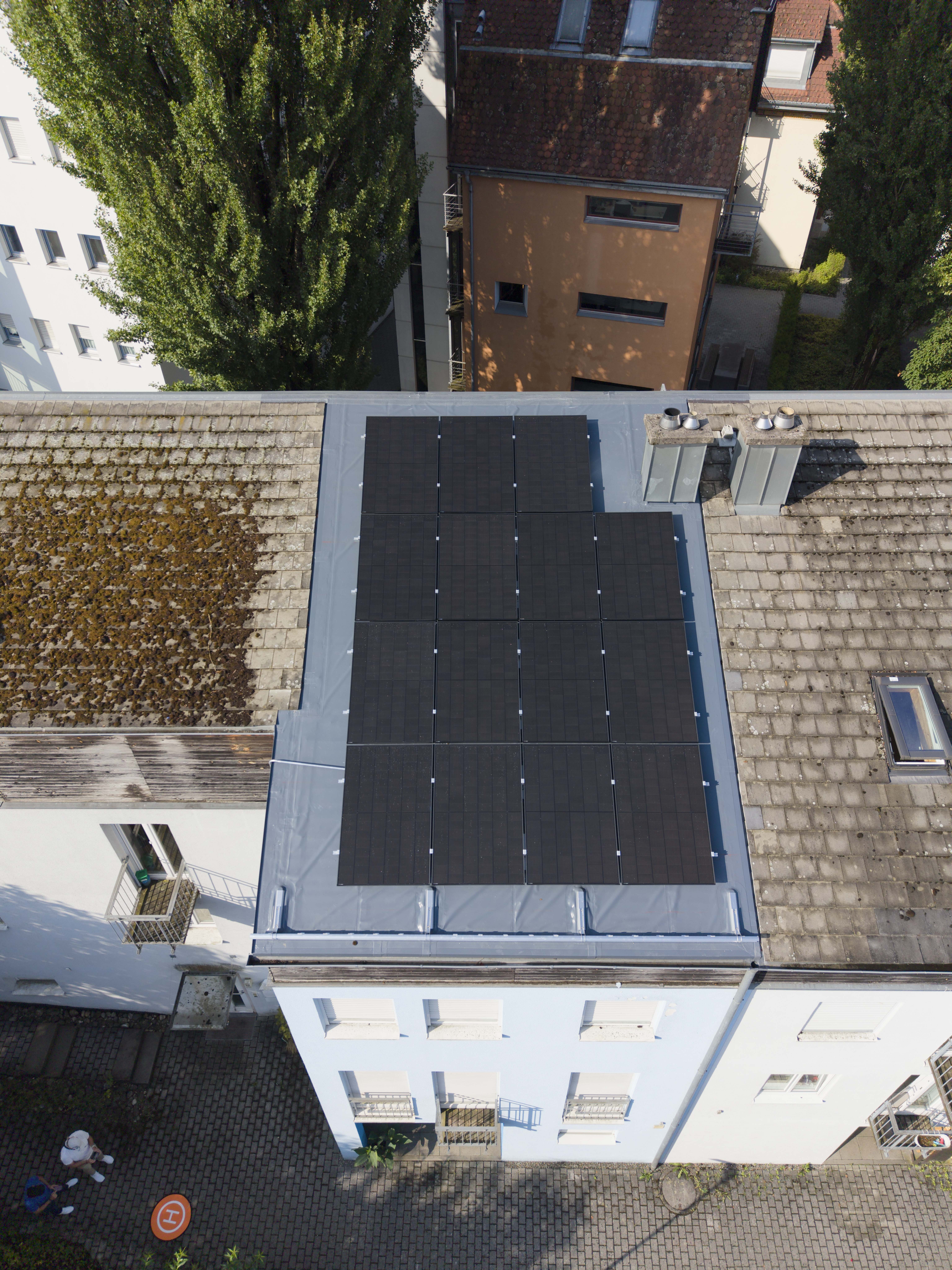

In unmittelbarer Nähe zur Singener Kernstadt liegt an einer autofreien Zuwegung eine moderne Reihenhaussiedlung. Die dreigeschossigen Gebäude schließen mit flach geneigten Pultdächern ab. Bei einem der Häuser kam es bei der lediglich 15° geneigten Dachfläche zu Wassereintritt durch die vorhandene Dachsteindeckung. Ursache waren zum einen zahlreiche gebrochene Seitenfalze der Dachsteine und zum anderen die falsche Planung und Ausführung des Unterdachs.

Im Zuge der notwendig gewordenen Sanierung sollte das Dach für die Eigentümer nicht nur dauerhaft funktionssicher, sondern zusätzlich mit PV-Modulen ausgestattet werden. Da in Singen während der Wintermonate mit Schneefall zu rechnen ist, musste aufgrund der geplanten PV-Anlage zudem verhindert werden, dass Schnee unkontrolliert vom Dach abrutscht.

Abdichtung statt kleinteiliger Deckung

Der mit der Sanierung beauftragte Dachdeckermeister Niklas Denz von der Denz Dach GmbH aus Rielasingen stellte den Eigentümern eine unkonventionelle, aber fachtechnisch sinnvolle Lösung vor. Statt einer erneuten Deckung mit Dachsteinen oder -ziegeln sollte die rund 50 Quadratmeter große Dachfläche mit einer Kunststoffdachbahn abgedichtet werden. „Aufgrund der Dachneigung, des darunterliegenden Wohnraums sowie der geplanten Installation der PV-Module und eines Schneefangs wäre als Zusatzmaßnahme mindestens ein regensicheres Unterdach der Klasse 2 erforderlich gewesen“, erinnert sich DDM Denz. „Wir haben den Eigentümern eine alternative Lösung angeboten, die zum einen die Dämmleistung des Daches verbessert und zum anderen ohne regensicheres Unterdach der Klasse 2 und eine kleinteilige Dachdeckung auskommt.“

Neuer Aufbau über den Sparren

Hierfür wurden im Rahmen der Sanierungsarbeiten zunächst die vorhandene Dachdeckung und die Unterdeckbahn entfernt. Nach dem Freilegen der Sparren und der vorhandenen Zwischensparrendämmung prüften die Dachhandwerker, in welchen Bereichen die Dämmung aufgrund der eingetretenen Feuchtigkeit ausgetauscht werden musste. Anschließend verlegten sie Holzfaserplatten als zusätzliche Aufsparrendämmung und schützten diese mit einer Unterdeckbahn gegen eindringende Feuchtigkeit. Die anschließend aufgebrachte Konterlattung wurde durch Aufsparrendämmung und Unterdeckbahn hindurch in den Sparren befestigt. Am Pultabschluss wurde die Aufsparrendämmung nicht bis über den freien Dachüberstand geführt, sodass die Abluftöffnung der Hinterlüftungsebene frei bleibt. Die durch die Konterlattung gebildete Lüftungsebene wird über Öffnungen an der Traufe und am Pultabschluss be- und entlüftet. Lochbleche an der Unterseite des Dachüberstands sowie Lochwinkel im Traufbereich schützen die Öffnungen und stellen den erforderlichen freien Lüftungsquerschnitt sicher.

Durchgängige Schalung als Basis

Anstelle einer Traglattung folgte eine durchgängige Schalung, die mit der Dachbahn EVALON® VG von alwitra abgedichtet wurde. Die Bahnen verfügen über eine homogene Dichtschicht aus einer Hochpolymerlegierung aus Ethylen-Vinyl-Acetat-Terpolymer (EVA) und Polyvinylchlorid (PVC) und werden seit mehr als 50 Jahren für einlagige Dachabdichtungen eingesetzt. Für Anschlüsse, Einbauteile und weitere Details steht ein auf das Abdichtungssystem abgestimmtes Zubehörprogramm zur Verfügung.

PV-Anlage sicher eingebunden

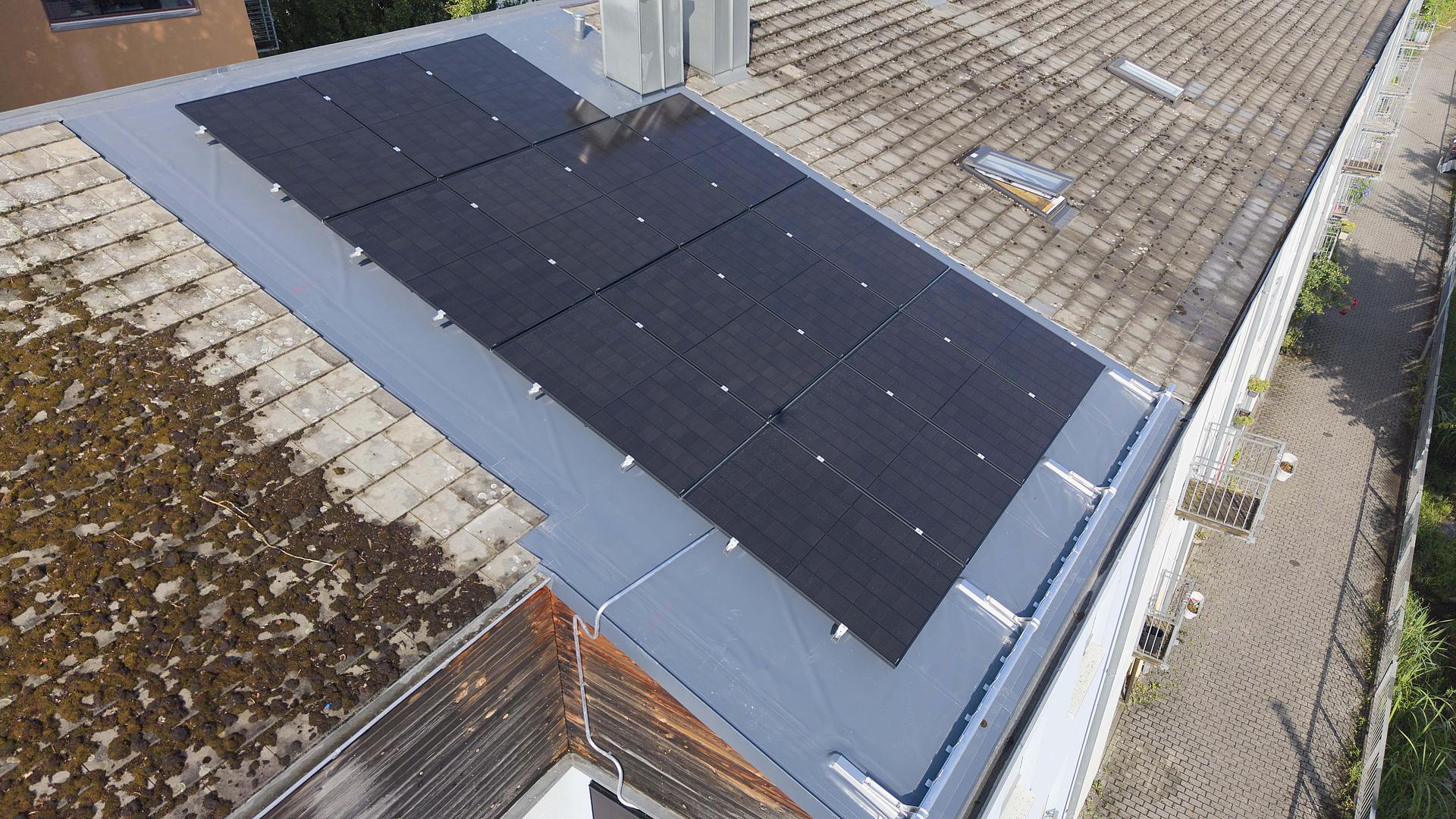

Dazu gehört die patentierte Montageschiene EVATEC® Solar 450 zur ballastfreien Montage von Standard-PV-Modulen auf Dächern mit alwitra-Abdichtung. Mit ihr lassen sich PV-Module auch bei größeren Dachneigungen lagesicher montieren. Geliefert wird die Schiene als komplett vormontierte und verlegefertige Einheit. Sie besteht aus einem Dämmstoffkern, einer Aluminium-Tragschiene, einem EVALON®-Formteil zur Abdichtung, einem Aluminium-Deckprofil sowie einem Sonderformteil aus Edelstahl. Auf Wunsch stellt alwitra eine projektbezogene statische Vorbemessung bereit.

Bei der Montage in Singen wurden die passenden und zugelassenen Dachbauschrauben von oben durch die Schiene und die neue Dachabdichtung geführt und in der Tragschale verschraubt. Durch die mechanische Verankerung werden die üblicherweise auftretenden abhebenden und schiebenden Kräfte in die Tragkonstruktion eingeleitet. Anschließend verschweißten die Dachdecker das materialhomogene EVALON®-Formteil mit der Flächenabdichtung. Zum Schluss montierten die Dachhandwerker die Tragkonstruktion für die PV-Module an den Montageschienen.

Die Installation der PV-Module sowie des Wechselrichters und den elektrischen Anschluss übernahm ein Elektrofachbetrieb aus Rielasingen.

Materialhomogene Details

Neben der Flächenabdichtung galt es auch, die Details an First, Traufe und Ortgang auszuführen. Hierfür kamen entsprechend gekantete Verbundbleche zum Einsatz. Da diese mit EVALON® beschichtet sind, konnten sie mittels Anschlusstreifen materialhomogen mit der Dachabdichtung verbunden werden. Zudem war der erforderliche Schneeschutz zu integrieren.

Schneesicherung im System

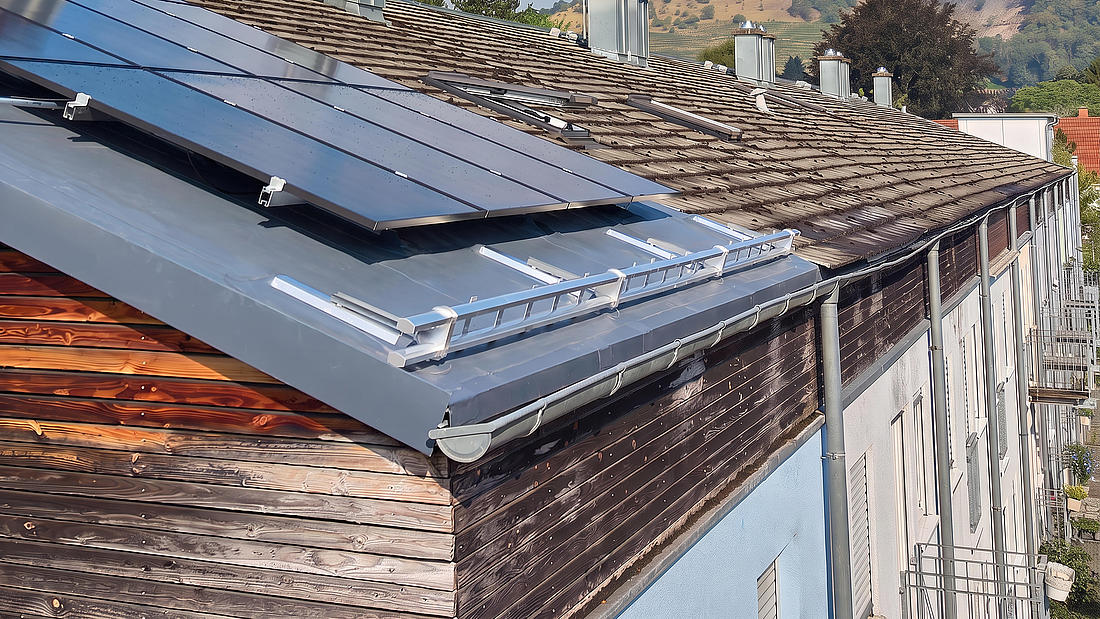

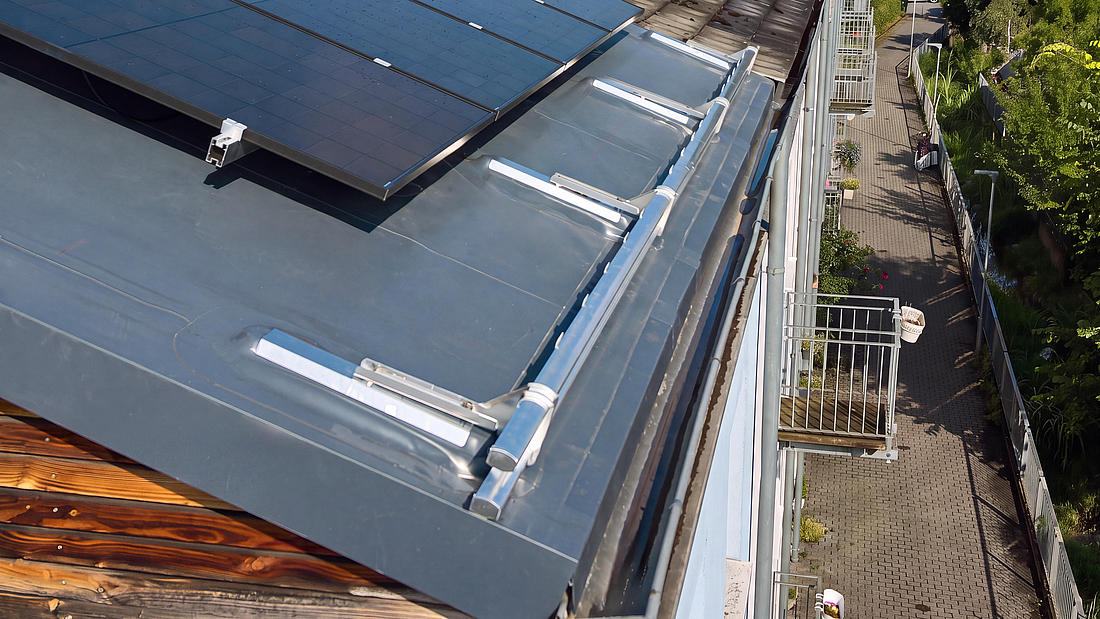

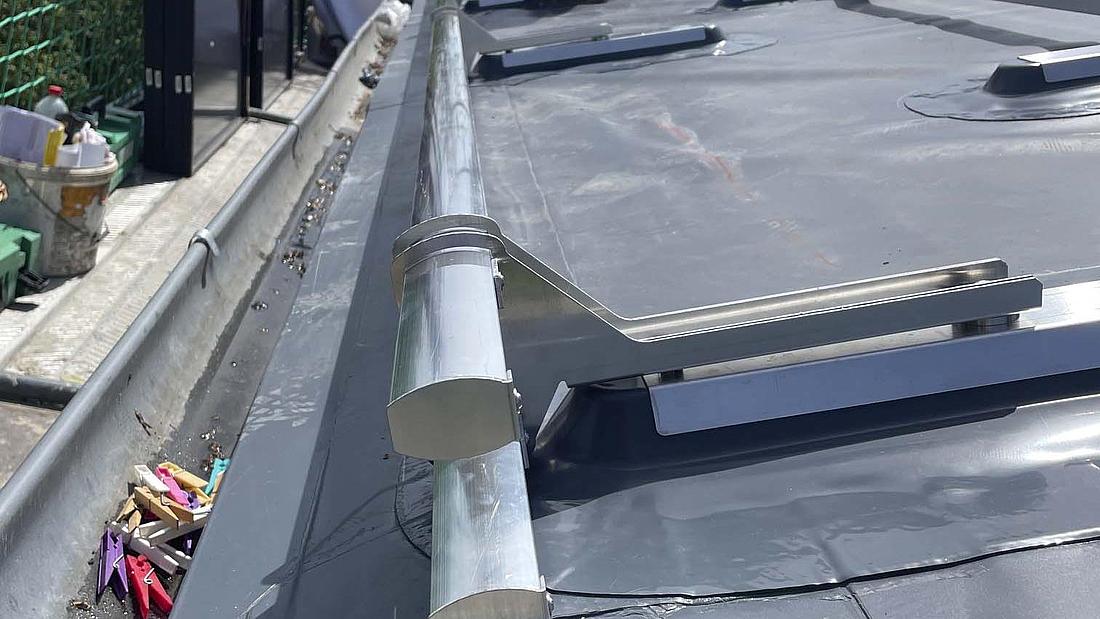

Für die Schneesicherung setzten die Dachdecker ebenfalls auf Komponenten von alwitra. Das modulare Schneefangsystem EVATEC® SnowGuard aus stranggepresstem Aluminium hält abrutschenden Schnee zurück und leitet die daraus entstehenden Lasten in die Dachtragkonstruktion ab. Herzstück ist die EVATEC® Montageschiene 450 mit integrierter Rohrhalterung, die sich mithilfe des dazugehörigen EVALON®-Formteils materialhomogen in die Abdichtung einbinden lässt. Schneefangrohre, Verbinder, Eisstopper und Endkappen als Zubehörteile eine geschlossene Linie ohne konstruktive Unterbrechungen. So entsteht eine durchgängige Schneesicherung über die vorgesehene Dachbreite.

Die EVATEC® Montageschienen verfügen über einen bauaufsichtlichen Verwendbarkeitsnachweis. Maßgeblich sind die Festlegungen des DIBt-Zulassungsbescheids Z-14.4-921.

Systemlösung mit technischer Unterstützung

Für Dachdeckermeister Niklas Denz und sein Team erleichterten die aufeinander abgestimmten Systemkomponenten von alwitra die Arbeiten auf der Baustelle. „Zusätzlich erhielten wir von der alwitra-Technik Unterstützung bei der Planung, den erforderlichen Berechnungen und der Verarbeitung vor Ort“, betont DDM Denz. „So konnten wir für unseren Kunden eine fachtechnisch einwandfreie, statisch nachvollziehbare und dauerhaft funktionssichere Lösung umsetzen, die zugleich die gewünschten Zusatzfunktionen des Daches integriert.“
